联轴器加热器

简要描述：‌联轴器加热器‌是专为‌过盈配合联轴器安装‌设计的加热设备，通过热膨胀原理使联轴器内孔扩张，便于快速装配到轴上。其核心需求在于精准控温、均匀加热及适应复杂联轴器结构（如键槽、法兰孔）。...

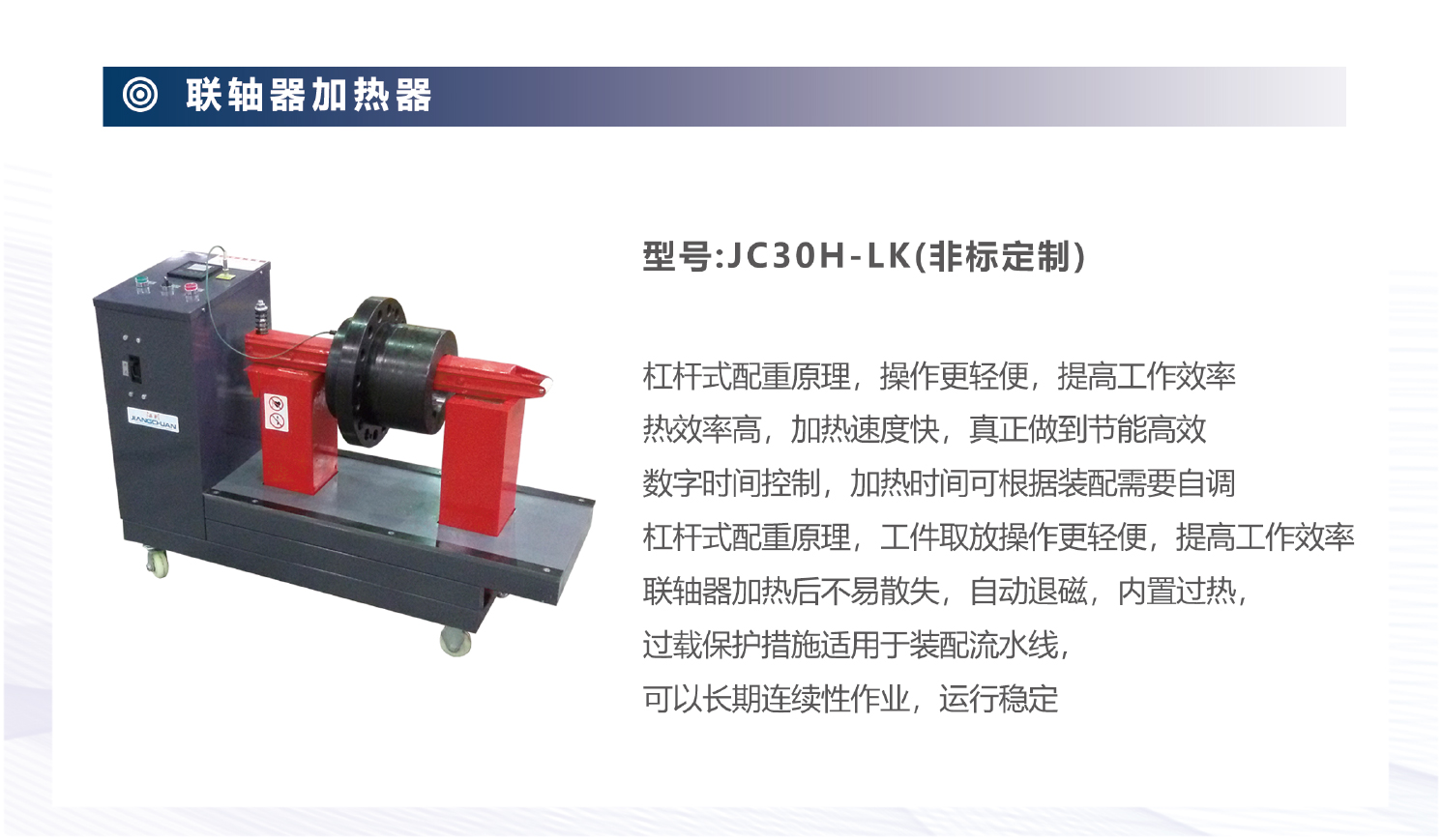

  • 产品型号：JC30H-LK（非标定制）
  • 发布时间：2024-10-30
  • 访  问  量：
产品咨询联系我们

产品展示

product

详细介绍


一、联轴器加热器的核心设计‌

  1. ‌加热方式‌：

    • ‌电磁感应加热‌：适用于钢制联轴器（内径50mm~1000mm），非接触式加热，效率高且无氧化风险。
    • ‌电阻式热毯‌：用于非金属联轴器（如尼龙、复合材料），柔性包裹式加热，温度均匀性±5℃。
    • ‌油浴加热槽‌：传统方法，适合小批量、低精度需求（逐渐被淘汰）。

  2. ‌结构适配性‌：

    • ‌可调式感应线圈‌：根据联轴器形状（套筒式、齿轮式、十字滑块式）调整线圈直径和角度。
    • ‌分体式加热工装‌：针对带键槽或法兰孔的联轴器，配备磁性定位销防止加热偏移。

  3. ‌智能控制系统‌：

    • ‌过盈量计算模块‌：输入轴径、材料膨胀系数后，自动生成加热温度曲线。
    • ‌红外热成像监控‌：实时显示联轴器内孔温度分布（高端型号如德国Barksdale HTX系列）。

‌二、典型应用场景‌

  • ‌重工业装配‌：轧机、船舶推进轴系的巨型联轴器（>500mm内径）热装。
  • ‌精密机械‌：数控机床主轴联轴器（要求加热变形≤0.02mm）。
  • ‌现场维修‌：风电联轴器在塔筒内的快速更换，避免拆卸整套传动链。

‌三、与传统方法的对比‌

‌参数‌‌专用联轴器加热器‌‌火焰加热‌
加热均匀性温差≤±10℃（感应式）局部过热，温差超±100℃
加热速度Φ200mm联轴器至150℃需8分钟同规格需20~30分钟
材料损伤风险无氧化、无金相变化易产生表面氧化层、脱碳
适用材质金属/非金属仅限金属
能耗效率0.6~1.2kWh/kg燃气消耗，等效2.5kWh/kg

‌四、关键选购参数‌

  1. ‌性能指标‌：

    • ‌功率范围‌：5kW（小型）~150kW（大型），建议功率=联轴器重量(kg)×0.8（钢制）。
    • ‌温度控制精度‌：±3℃以内（精密装配要求±1℃）。
    • ‌最大加热内径‌：确认设备是否支持扩展套件（如SKF TIH系列可扩展至1.2m）。

  2. ‌兼容性设计‌：

    • ‌多工位夹具‌：支持同时加热联轴器与配套轴端（缩短整体装配时间）。
    • ‌异形联轴器适配‌：如万向节联轴器需定制U型感应线圈。

  3. ‌安全与认证‌：

    • ‌防漏磁屏蔽‌：符合ISO 14117标准，保护操作人员免受电磁辐射。
    • ‌紧急冷却系统‌：加热中断时自动启动风冷，防止联轴器卡死。

‌五、操作流程（以电磁感应加热为例）‌

  1. ‌预处理‌：

    • 清洁联轴器内孔与轴配合面，去除油污和毛刺。
    • 安装定位工装，确保联轴器与感应线圈同心。

  2. ‌加热阶段‌：

    • 输入联轴器材质（如42CrMo）、目标膨胀量（ΔD=轴过盈量+装配间隙）。
    • 启动梯度加热模式：前期中频（3~10kHz）快速升温，后期低频（1kHz）均热。

  3. ‌装配与冷却‌：

    • 加热完成后，用液压顶推装置在60秒内完成轴与联轴器的装配。
    • 自然冷却或控制冷却速率（避免快速冷却导致应力裂纹）。
