绕线式感应式加热器

简要描述：绕线式感应加热器‌是一种基于电磁感应原理，通过‌定制化绕制线圈‌在工件表面或内部生成涡流实现加热的装置，其核心优势在于‌线圈设计的灵活性‌与‌局部/穿透加热的可控性‌，广泛应用于金属热处理、焊接预热、半导体熔炼等领域...

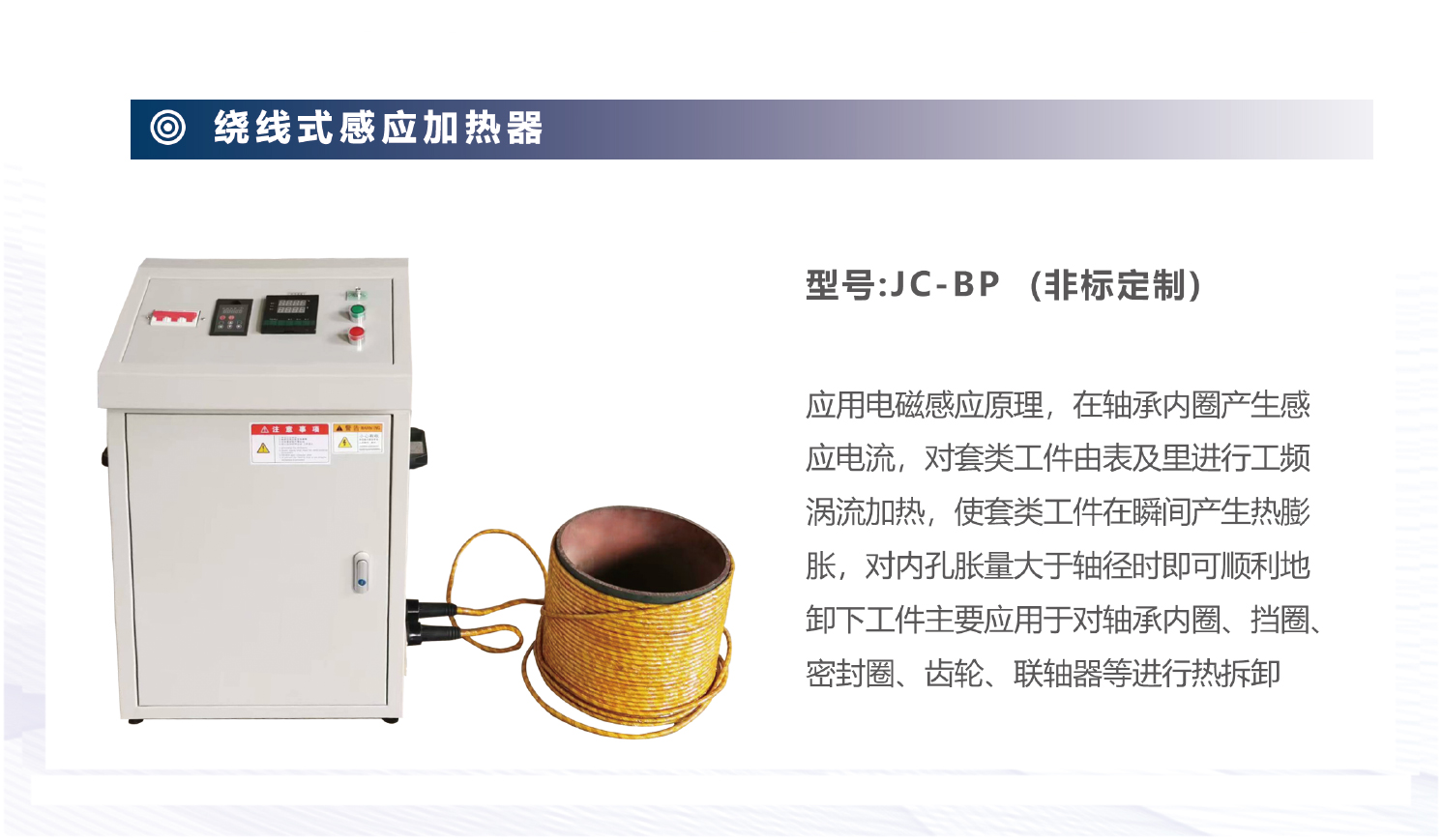

产品展示

product

详细介绍

‌绕线线圈优化‌：
- ‌多形态线圈‌：
  - ‌螺旋线圈‌：用于圆柱形工件（如轴类）的周向均匀加热，匝间距5~20mm（间距越小，表面热密度越高）。
  - ‌U型线圈‌：适配平面工件（如钢板）的局部加热，开口宽度可调（10~500mm），磁场集中度提升30%~50%。
  - ‌仿形线圈‌：3D绕制贴合异形件（如齿轮、曲轴），加热轮廓误差≤±2mm。
- ‌线圈材料‌：
  - ‌铜管水冷线圈‌：常规工况，通水流量≥10L/min，耐温≤200℃。
  - ‌利兹线（Litz Wire）‌：高频应用（50kHz~1MHz），减少集肤效应损耗，效率提升15%~20%。
‌频率-功率匹配‌：
- ‌低频段（50Hz~10kHz）‌：穿透加热（深度5~50mm），适合大体积工件（如钢锭均质化）。
- ‌中高频（10kHz~200kHz）‌：表面加热（深度0.1~5mm），用于淬火、钎焊（如刀具刃口硬化）。
- ‌功率调节‌：IGBT逆变器实现1%~100%连续调功，瞬态响应时间≤1ms。
‌智能温控系统‌：
- ‌双闭环控制‌：电流环（稳定磁场）+温度环（红外/PID调控），温度波动≤±5℃。
- ‌多区段编程‌：支持升温、保温、冷却多阶段参数设定（如梯度退火：800℃→600℃→400℃，速率可调）。

‌金属热处理‌：
- ‌齿轮表面淬火‌：模数≥5齿轮的齿面硬化，硬度HRC58~62，变形量≤0.05mm。
- ‌钢板退火‌：3mm厚不锈钢板连续退火，速度1~5m/min，温度均匀性±10℃。
‌焊接工艺‌：
- ‌管道环焊预热‌：Φ200mm碳钢管道预热至200℃，消除氢致裂纹风险。
- ‌异种金属钎焊‌：铜-铝接头感应钎焊（温度450℃±10℃），钎料润湿率≥95%。
‌特种熔炼‌：
- ‌半导体硅熔融‌：高频（200kHz）真空环境下熔炼，纯度≥99.9999%。
- ‌贵金属提纯‌：铂金感应熔炼（功率密度200kW/m²），氧化损耗≤0.1%。

‌线圈适配性‌：
- ‌工件尺寸‌：最大加热长度/直径（如轴类Φ10~800mm×3000mm）。
- ‌绕线自由度‌：是否支持多匝数、多层级线圈绕制（如双层线圈提升磁场强度）。
- ‌快速换装‌：模块化线圈接口，换型时间≤10分钟。
‌电源性能‌：
- ‌频率范围‌：宽频机型（1kHz~1MHz）＞专用高频/低频机。
- ‌额定功率‌：按加热体积×材料比热×温升速率计算（如钢件：功率(kW)=质量(kg)×0.5×ΔT(℃)/时间(s)）。
- ‌负载匹配‌：自动阻抗匹配网络（AMN），适应不同工件阻抗变化。
‌控制系统‌：
- ‌工艺存储‌：≥100组工艺配方，支持二维码扫描调用。
- ‌安全防护‌：过流、过温、缺水多重保护（符合IEC 60519标准）。

‌线圈定制‌：
- 根据齿轮模数（如模数10）绕制仿形线圈，匝间距8mm，通水冷却。
- 调整频率至25kHz，确保淬硬层深度0.8~1.2mm。
‌加热淬火‌：
- 齿轮以10r/min旋转，感应器移动速度2mm/s，加热至850℃（红外测温）。
- 立即喷淋聚合物淬火液（冷却速率200℃/s），硬度达HRC60。
‌回火处理‌：
- 切换低频模式（1kHz），整体加热至180℃保温1小时，消除应力。
